数控分度盘工作原理与功能

       数控分度盘是数控分度盘输入轴上的共轭凸轮与输出轴上具有均匀分布的滚针轴承的分度盘垂直啮合。凸轮表面的曲线段带动分度盘上的滚针轴承开始分度盘转动，直线段使分度盘静止并定位自锁。

       数控分度盘的结构及工作原理

       钢球定位分度盘机构的结构。它依靠高精度的基盘4和高精度钢球来提高分度机构的精度。在297.61238mm的底座筒体上设有120个8号钢球，无间隙，与同一端面接触。球外设置五圈压实。一个30度的斜面正对着球。压环压实时，    钢球压在底座筒体和端面上。

       此外，为了防止钢球沿圆周折断分度，在一对钢球之间安装一个由高强度钢制成的楔头圆柱销12，其头部为45度的楔面，以确保高精度的分度。该机构可用于加工齿盘等高精度分度工件。

当手柄7顺时针旋转时，提升螺杆套筒9驱动主轴和工作台上升。此时，压环5带动钢球上升，工作台可旋转分度。

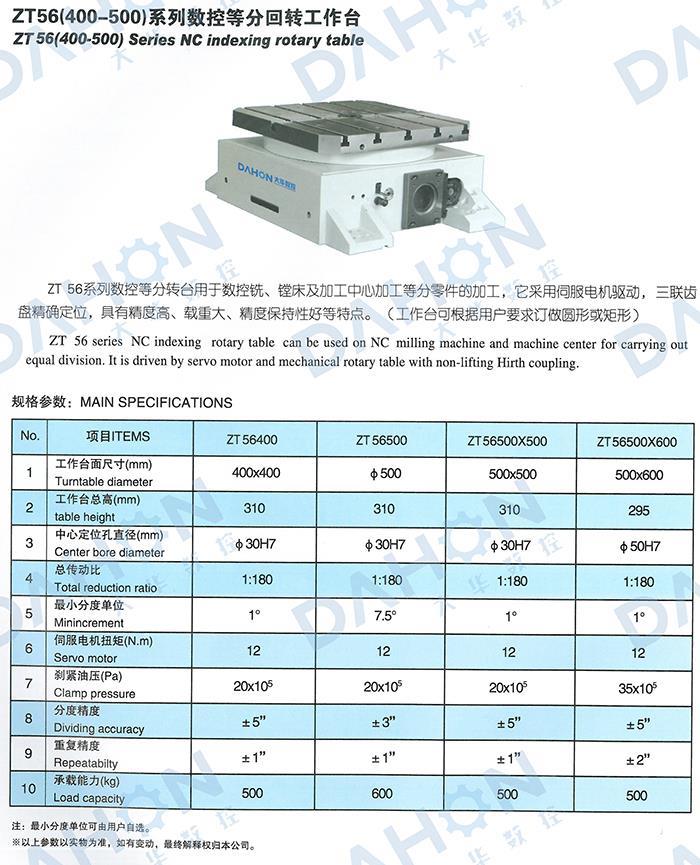

       数控分度盘的主要功能

       1.垂直和水平分度头。

       2.数控分度盘可以做同样的切削测量，只要是整数等份。

       3.自由视点设置：如果工件切割不均匀，可以设置40个视点，只要小数点以下的两位视点可以按顺序设置。

       4.转盘转速可自由设定，取决于工件重量，重量慢，重量轻，速度快。

       5.数控分度盘的分度精度为0.02mm，一点重复精度。

       6.手动向前旋转、旋转和英寸移动。

       7.体积小，成本高，使用方便，一键启动，与数控分度盘数控机床、半主动机床改造合作单动。
