数控转台使用时可以选择的轴承

编辑:烟台大华数控机床附件有限公司时间:2021-04-15

  数控转台不仅可以完成圆周进给活动,而且可以完成分度活动。分度表的功能只是变更产品部件的位置和表面,并搭配自动式换刀机器设备,使产品部件可以1次安装完成好几个层面的各种生产流程,从而进一步提升了工作效能。旋转工作架的外观设计与分度盘的模样差别并不算太大,但结构特征具有一系列的特点。感觉旋转工作架因为能完成进给活动,结构特征与数控车床进给旋转结构有很多共同之处。不一样的地方就在于推动结构完成线型进给活动,而旋转工作架完成环形进给活动。

  1、推力球轴承和圆柱体滚柱轴承:推力球轴承能负担相应的轴向力,因而滚动轴承比较适用于负担产品部件的净重量;圆柱体滚柱轴承比较适用于轴径定位和滚动轴承外轴向力。这种设计理念应用很广,成本费用相对较低。因为推力球是点接触滚动轴承,其轴径承载能力相对比较不足,比较适用于中小型数控转台。此外,推力球的润化也比较困难;

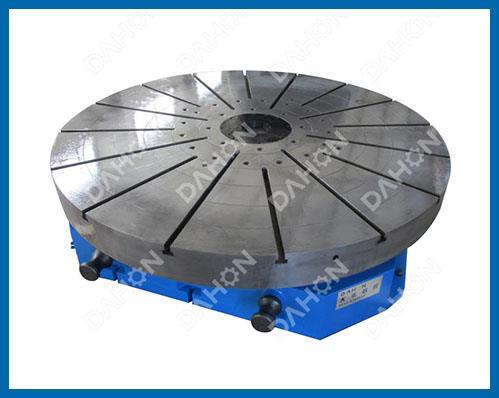

数控转台

  2、静压滚动轴承和圆柱体滚柱轴承:静压滚动轴承是依靠外界压力油供给,在滚动轴承内建立静压滚动轴承油膜,完成液体润化的一种滚动轴承。静压滚动轴承从头到尾在液体润化下作业,从启动到停止,无破坏,使用时间长,启动功率低。此外,该滚动轴承具有旋转准确度高、油膜强度高、能抑制油膜振荡等特点;圆柱体滚柱轴承具有良好的轴径承载能力,因为选择轴承,还可以很好地保证旋转工作架的旋转准确度。这种类别的转盘可以负担高的轴向力。一些产品部件约重200多吨,转盘直径大于10m。但这种设计理念也是有一些不足之处,因为静压滚动轴承要有专业性的供油系统来供给压力油,维护保养十分复杂,而且成本费用比较高;

  3、交叉滚柱轴承:交叉滚柱轴承在数控转台上的应用也比较很广。交叉滚柱轴承的特点是有两个滚道和两行交叉式排列的滚子。与传统性的推力球轴承与轴径向心球轴承搭配比较,十字滚柱轴承结构紧凑,规格型号紧促,简化了工作台的设计理念,降低了旋转工作架的成本费用。
